Чистящая тележка. Примеры заказа
Для очистки внутренней поверхности корпуса шинопровода КВН и контактной поверхности медных шин применяются чистящие тележки KSW 4 BSC или KSW 5 BSC (для 4-х или 5-ти полюсных систем соотетственно). Чистящая тележка выполнена на основе корпуса токосъемника KSW. Взамен скользящих контактов токосъемника установлены щетки для очистки контактной поверхности каждой медной шины шинопровода. Дополнительно, на торцах корпуса чистящей тележки установлены ершики для очистки внутренней поверхности корпуса шинопровода. Пыль, очищаемая как с внутренней поверхности шинопровода, так и с контактной поверхности медных шин, высыпается наружу через паз для ножки токосъемника в нижней зоне корпуса шинопровода. Чистящая тележка приводится в действие отдельным держателем токосъемника MGUN, закрепленным на
подключенном устройстве.
Чистящая тележка устанавливается в шинопровод периодически, по мере загрязнения внутренней поверхности корпуса шинопровода или контактной поверхности медных шин, и перемещается по всей длине шинопровода посредством
подключенного устройства. Длительность процесса очистки (перемещения чистящей тележки внутри шинопровода) зависит от степени загрязненности внутренней поверхности корпуса шинопровода или контактной поверхности медных шин. При наличии доступа также возможно проведение очистки в ручном режиме.
При интенсивном загрязнении внутренней поверхности корпуса шинопровода или контактной поверхности медных шин рекомендуется устанавливать чистящие тележки на постоянной основе, по две тележки для одного подключенного устройства (по одной чистящей тележке с каждой стороны от токосъемника или группы токосъемников потребителя). Применение чистящей тележки не отменяет соблюдения регламента по обслуживанию шинопровода.
ТипМасса, кгАртикул
RW-KSW4BSC
0.420600445
RW-KSW5BSC
0.446600446
Прямая линия длиной 64м...
Кол-воНаименованиеKBHF4/80- ... .HSC с торцевым питаниемKBHF5/100- ... .HSC с питанием на стыкеKBHS5/160- ... .HSC с линейным питанием,
вкл. 1 м детали шинопровода
ТипАртикулТипАртикулТипАртикул
16Шинопровод, длиной 4 мKBHF4/80-4000HSC
600984KBHF5/100-4000HSC
600124--
15Шинопровод, длиной 4 м----KBHS5/160-4000HSC
600184
1Шинопровод, длиной 3 м----KBHS5/160-3000HSC
600183
1Питание торцевоеES-KKE4/63-80HS600010----
1Питание на стыке--ES-KSE5/100HS-L
600039--
1Питание линейное, 1м----ES-KELS5/160HSC 1000-2600079
1Крышка концеваяEK-KE
600008----
2Крышка концевая--
EK-KE
600008
EK-KE
600008
15Крышка соединительнаяVM-KVM
600005----
14
Крышка соединительная
--VM-KVM
600005
--
16
Крышка соединительная
----VM-KVM
600005
1Подвес жесткийAH-KFA
600007AH-KFA
600007
AH-KFA
600007
32Подвес скользящийAH-KGA
600000
AH-KGA
600000
AH-KGA
600000
1ТокосъемникSA-KSW4/40-1HS28-60600096
SA-KSW5/40-1HS28-60600099
SA-KSW5/40-1HS28-60600099
1ДержательMN-MGUN
600887
MN-MGUN
600887
MN-MGUN
600887

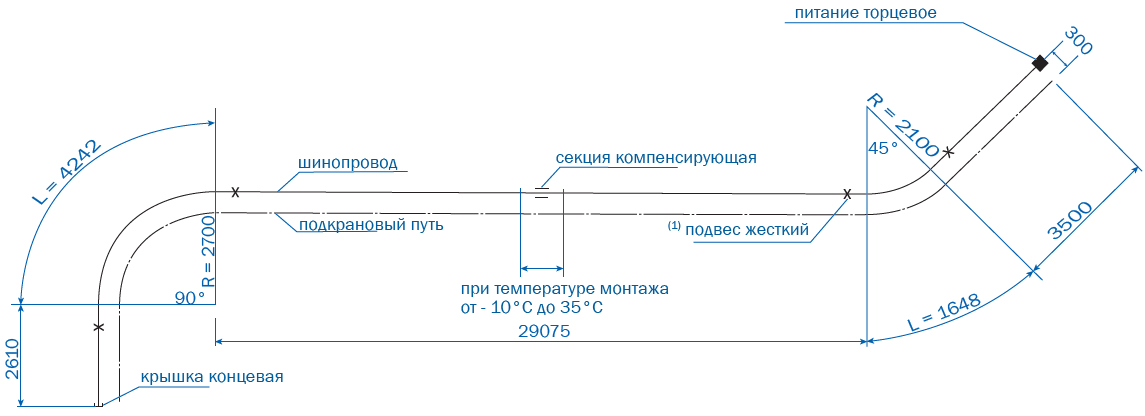

Линии с криволинейными участками по чертежам заказчика
Линия KBH длиной 41,075 м.
Кол-воНаименованиеKBHF4/80- ... .HSCKBHS5/80- ... .HSC
ТипАртикулТипАртикул
7Шинопровод, длиной 4 мKBHF4/80-4000HSC
600984KBHS5/80-4000HSC
601074
1Шинопровод, длиной 4 м для неполной длины 1 x 3500 ммKBHF4/80-4000HSC
600984KBHS5/80-4000HSC
601074
1Шинопровод, длиной 3 м для неполной длины 1 x 2610 ммKBHF4/80-3000HSC
600983KBHS5/80-2000HSC
601073
1Шинопровод, длиной 2 м для
горизонтального изгиба 45°,
R = 2100 мм, L = 1648 мм, SA
KBHF4/80-2000HSC
600982KBHS4/125-2000HSC
601072
2Шинопровод, длиной 3 м для
горизонтального изгиба 2 x 45°,
R = 2700 мм, L = 2121 мм, SI
KBHF4/80-3000HSC
600983KBHS5/80-3000HSC
601073
1Питание торцевое
ES-KKE4/63-80HS
600010ES-KKE5/63-80HS
600107
1Секция компенсирующая
DT-KD4/63-125HSC-1000
600135DT-KD5/63-125HSC-1000
600138
11Крышка соединительная
VM-KVM
600005VM-KVM
600005
4Подвес фиксирующий
AH-KFA
600007AH-KFA
600007
24Подвес скользящий
AH-KGA
600000AH-KGA
600000
1Крышка концевая
EK-KE
600008
EK-KE
600008
1Токосъемник
SA-KSW4/40-1HS28-60
600096SA-KSW5/40-1HS28-60
600099
1Держатель
MN-MGFN
600888MN-MGFN
600888

(1) Оставшаяся часть шинопровода будет проложен на скользящих подвесах.
