Секции компенсирующие шинопроводов Vahle KBH
Применяется в случаях, если необходима компенсация разницы удлинений между шинопроводом и стальными (бетонными) конструкциями, и в случаях, когда геометрия шинопровода препятствует свободному тепловому расширению (изгибы, разрывы, стрелки). В этом случае компенсирующая секция устанавливается на прямолинейных отрезках длиной более 20 м, расположенных между фиксирующими подвесами.

Максимальная длина:
при разностях температур Δ t 100°C (от −40°C до +60°C) одна компенсирующая секция на 250 м. На каждые следующие 100 м требуется дополнительная секция. Расположение фиксированных точек в соответствии со схемой.
Для установки остальной части шинопровода необходимо использовать скользящие подвесы. Компенсирующая секция не разрывает электрическую целостность шинопровода. Дополнительные подводы питания и токосъемники не требуются.

Монтаж:

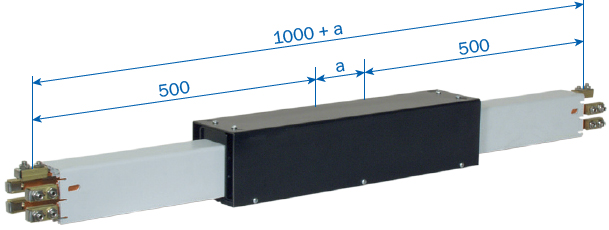

При температуре монтажа от –10°C до +35°C необходимо обеспечить размер “а” = 75 мм.
Секции компенсирующие Vahle KBH
Секции компенсирующие Vahle KBH
Секции компенсирующие Vahle KBH
ТипМасса, кгАртикул
DT-KD4/63-125HSC-1000 (1)
4.540600135
DT-KD4/160HSC-1000
4.752600136
DT-KD4/200HSC-1000
5.034600325
DT-KD5/63-125HSC-1000 (1)
5.014600138
DT-KD5/160HSC-1000
5.218600139
DT-KD5/200HSC-1000
5.508600326
DT-KD4/63SSD-1000 (1)
4.540600137
DT-KD5/63SSD-1000 (1)
5.014600140
(1) Тж. подходит для снятого с производства KBH 40A
