Секции перехода шинопроводов Vahle KBH

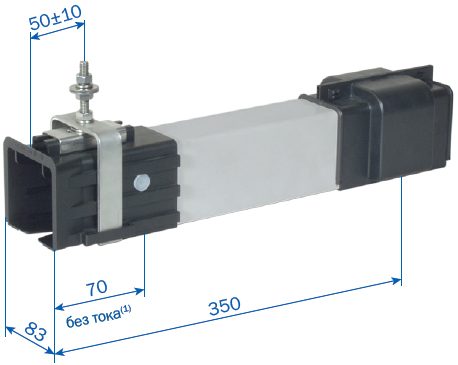

Секция перехода с прямым входным отверстием
Применять двойной / два одинарных токосъемника.
Смещение секций перехода:
• боковое - макс. 5 мм
• вертикальное - макс. 3 мм
Максимальная скорость передвижения токосъемника – 80 м/мин.
Тип (1)Масса, кгАртикул
Лев. исполнение
Прав. исполнение
UE-KÜ4/63-125-L-HSC-350 (2)
1.276600261-
UE-KÜ4/63-125-R-HSC-350 (2)
1.276-600255
UE-KÜ4/160-L-HSC-350
1.351600262-
UE-KÜ4/160-R-HSC-350
1.351-600256
UE-KÜ4/200-L-HSC-350
1.490600309-
UE-KÜ4/200-R-HSC-350
1.490-600307
UE-KÜ5/63-125-L-HSC-350 (2)
1.434600264-
UE-KÜ5/63-125-R-HSC-350 (2)
1.434-600258
UE-KÜ5/160-L-HSC-350
1.509600265-
UE-KÜ5/160-R-HSC-350
1.509-600259
UE-KÜ5/200-L-HSC-350
1.648600310-
UE-KÜ5/200-R-HSC-350
1.648-600308
UE-KÜ4/63-L-SSD-350 (2)
1.276600263-
UE-KÜ4/63-R-SSD-350 (2)
1.276-600257
UE-KÜ5/63-L-SSD-350 (2)
1.427600266-
UE-KÜ5/63-R-SSD-350 (2)
1.427-600260
(1) Относительно центра токосъёмника
(2) Тж. подходит для снятого с производства KBH 40A

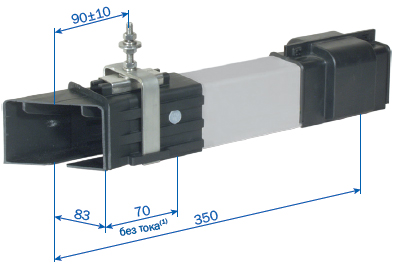

Секция перехода с входным отверстием со скосом
Применять двойной / два одинарных токосъемника.
Смещение секций перехода:
• боковое - макс. 5 мм
• горизонтальное - макс. 3 ммl
Угол и положение скоса по указанию заказчика.
Максимальная скорость передвижения токосъемника – 80 м/мин.
Тип (1)Масса, кгАртикул
Лев. исполнение
Прав. исполнение
UE-KÜS4/63-125-L-HSC-350 (2)
1.243600273-
UE-KÜS4/63-125-R-HSC-350 (2)
1.243-600267
UE-KÜS4/160-L-HSC-350
1.324600274-
UE-KÜS4/160-R-HSC-350
1.324-600268
UE-KÜS4/200-L-HSC-350
1.517600317-
UE-KÜS4/200-R-HSC-350
1.517-600315
UE-KÜS5/63-125-L-HSC-350 (2)
1.381600276-
UE-KÜS5/63-125-R-HSC-350 (2)
1.381-600270
UE-KÜS5/160-L-HSC-350
1.447600277-
UE-KÜS5/160-R-HSC-350
1.447-600271
UE-KÜS5/200-L-HSC-350
1.668600318-
UE-KÜS5/200-R-HSC-350
1.668-600316
UE-KÜS4/63-L-SSD-350 (2)
1.243600275-
UE-KÜS4/63-R-SSD-350 (2)
1.243-600269
UE-KÜS5/63-L-SSD-350 (2)
1.379600278-
UE-KÜS5/63-R-SSD-350 (2)
1.379-600272

Расстыковка шин
Необходимо указать, какие шины будут расстыковываться.
Монтаж расстыковок производится только на заводе-изготовителе.

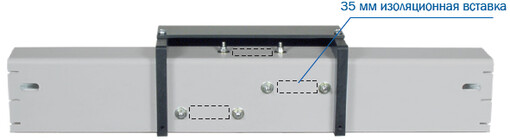

Воздушный разрыв, 5 ммИзолирующая вставка, 35 мм
Тип (3)
Артикул
Тип
Артикул
ST-KTL1 ...
600298ST-KTI1 ...
600293
ST-KTL2 ...
600299ST-KTI2 ...
600294
ST-KTL3 ...
600300ST-KTI3 ...
600295
ST-KTL4 ...
600301ST-KTI4 ...
600296
ST-KTL5 ...
600302ST-KTI5 ...
600297
(1) Относительно центра токосъёмника
(2) Тж. подходит для снятого с производства KBH 40A
(3) Например, для заказа шинопровода KBHS 4/63-1000HSC с изолирующей вставкой KTI3, расстыковывающей шины L1/L2/L3, дополните артикул соответствующей секции последними тремя цифрами артикула подходящей расстыковки → 601031-295
